1 開機畫面

　　當“控制項”中的“開機后等待”選中后，可顯示定制的開機畫面，否則為藍屏或亂圖形。

　　等待一定時間(約30秒)后或按下任意鍵，自動進入主界面?？刂祈椫械摹伴_機后等待”不選則無開機畫面

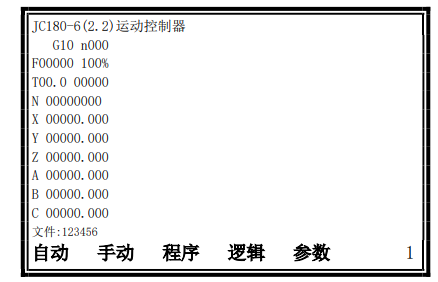

　　1 程序模式開機畫面控制系統通電后出現如下主畫面(程序模式)

屏幕顯示內容為當前工作狀態和信息。

　　頂行系統型號與名稱，暫停狀態，右側為報警提示。

　　中部左側為按鍵選擇、系統當前坐標系、行號、當前速度、倍率、延時值、計數值(*近使用的計數器)、各運動軸坐標(與系統的軸數有關)和程序名。

　　中部為狀態顯示+程序顯示區/程序編輯區/數據列表，中下部為提示區。選中“顯示IO狀態”時為系統當前的設入1(與軸數有關)、設入2(與軸數有關)、邏輯變量(32個)、設出(32個)的狀態，不同軸數的系統的設入1和設入2的顯示數量會不相同，具體各位的含義見參數?自檢?設入1和設入2。

　　屏幕底行為當前功能菜單，可通過F1-F6選擇進入，菜單項超過6個時將分多頁顯示，由F鍵循環切換。當右側有“1”或“2”或“3”顯示時表示本功能有多頁菜單，分為1,2,3頁，通過F鍵切換。

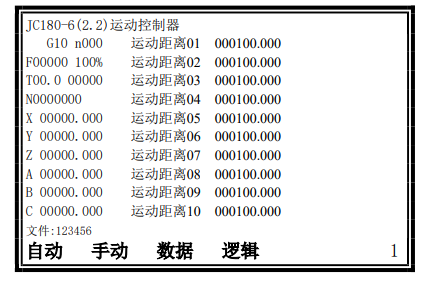

　　2 數據模式開機畫面

　　屏幕顯示內容為當前工作狀態和信息。
